Jaka jest różnica między sprawdzianami STI, EG i Heli-Coil?

W TruThread Europe często otrzymujemy zapytania o sprawdziany Heli-Coil, ale kiedy wysyłamy ofertę na sprawdziany STI, klienci czasami pytają, dlaczego? Odpowiedź jest prosta: praktycznie nie ma różnicy! Jedyna różnica jest w nazwie. Niemniej jednak zrozumienie terminologii i aspektów technicznych tych sprawdzianów może pomóc w zapewnieniu, że wybierzesz odpowiednie narzędzia do swoich potrzeb gwintowych.

Czym są Heli-Coil sprawdziany?

Heli-Coil to znana marka wkładek gwintowych z drutu (screw thread inserts - STI), zaprojektowanych w celu wzmocnienia i naprawy gwintów w miększych materiałach, takich jak aluminium, magnez i tworzywa sztuczne. Wkładki te zapewniają trwały gwint wewnętrzny. Ponieważ "Heli-Coil" jest nazwą marki, stała się ona synonimem tego rodzaju wkładek. Główną funkcją wkładek Heli-Coil jest tworzenie silniejszych i niezawodnych gwintów w materiałach, które w innym przypadku byłyby zbyt słabe, by wytrzymać wielokrotne użytkowanie.

Wkładki te są szeroko stosowane w różnych branżach, w tym w przemyśle lotniczym, motoryzacyjnym i przemyśle produkcyjnym, gdzie precyzja i trwałość są niezbędne. Dzięki zastosowaniu wkładek Heli-Coil firmy mogą wydłużyć żywotność swoich komponentów i uniknąć kosztownych napraw spowodowanych uszkodzonymi lub wykręconymi gwintami.

Czym są STI sprawdziany?

STI, czyli drutowe wkładki gwintowe (Screw Thread Insert), to bardziej ogólny termin opisujący ten sam system gwintowy. Podczas używania wkładki śrubowej, takiej jak Heli-Coil, wymagany jest gwintownik STI, aby stworzyć odpowiedniej wielkości otwór na wkładkę. Wymiary gwintu są nieco większe niż standardowy gwint wewnętrzny, aby pomieścić wkładkę, która następnie przywraca oryginalny rozmiar gwintu po zainstalowaniu.

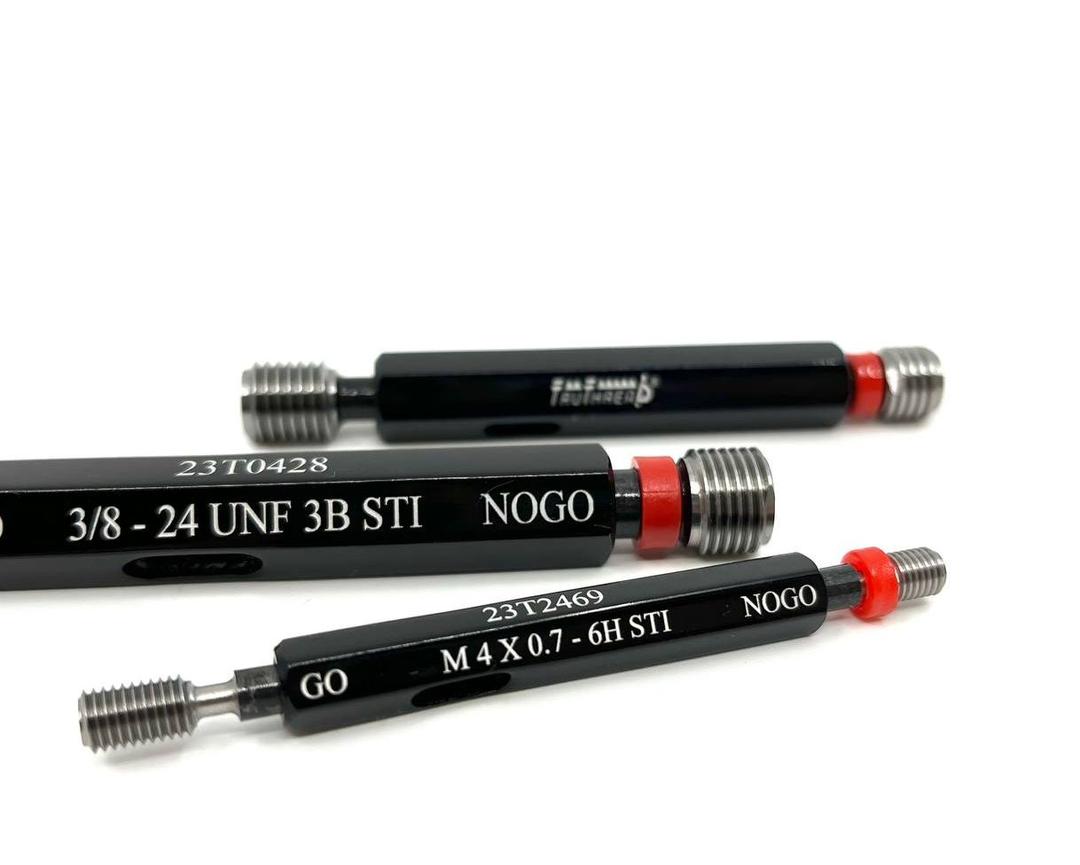

Sprawdziany STI są specjalnie zaprojektowane do inspekcji tych gwintów, zapewniając, że wkładki pasują prawidłowo i utrzymują zamierzone tolerancje. Korzystanie ze sprawdzianu STI pomaga zweryfikować, że otwór został odpowiednio przygotowany, a wkładka zapewni pożądane właściwości po zainstalowaniu. Bez odpowiedniego sprawdzania istnieje ryzyko niedopasowania, co może prowadzić do awarii gwintu lub uszkodzenia komponentu.

Czym są EG sprawdziany?

Sprawdziany EG (Effective Diameter – efektywna średnica) to specjalistyczne narzędzia służące do pomiaru efektywnej średnicy gwintów wewnętrznych. Ten pomiar jest kluczowy, aby upewnić się, że otwory gwintowane mają odpowiedni rozmiar, co pozwala na prawidłowy montaż śrub, wkrętów i innych elementów z gwintem. Dzięki pomiarowi efektywnej średnicy, a nie tylko wymiarowi nominalnemu, sprawdziany te zapewniają dokładniejsze odwzorowanie dopasowania elementów gwintowanych.

Dlaczego dochodzi do zamieszania?

Zamieszanie wynika z tego, że ludzie często używają "Heli-Coil" jako ogólnego terminu dla wszystkich wkładek gwintowych, podczas gdy "STI" lub “EG” odnosi się do specyfikacji technicznych używanych dla tych wkładek. W rzeczywistości, jeśli szukasz sprawdzianów do inspekcji gwintów Heli-Coil, to, czego naprawdę potrzebujesz, to sprawdziany gwintowe STI.

Innym powodem tego zamieszania jest fakt, że wielu dostawców i inżynierów przyzwyczaiło się do nazywania wkładek ich najbardziej rozpoznawalną nazwą marki, zamiast używać ich klasyfikacji technicznej. Choć jest to powszechna praktyka, ważne jest, aby pamiętać, że sprawdziany STI/EG mogą być używane do różnych wkładek gwintowych, a nie tylko Heli-Coil.

Wybór odpowiednich sprawdzianów do Twojej aplikacji

Przy wyborze sprawdzianów gwintowych ważne jest uwzględnienie specyficznych wymagań Twojego projektu. Sprawdziany STI/EG występują w różnych typach, w tym STI do gwintów metrycznych i zunifikowanych. Każdy typ służy innemu celowi, zapewniając precyzyjność procesu gwintowania i spełniając standardy branżowe.

W TruThread Europe oferujemy szeroką gamę wysokiej jakości sprawdzianów gwintowych STI/EG, zaprojektowanych do stosowania z wkładkami Heli-Coil i innymi wkładkami gwintowymi. Nasze sprawdziany zapewniają dokładność, niezawodność i zgodność z normami branżowymi, pomagając uzyskać optymalne wyniki w aplikacjach gwintujących.

Ta sama funkcja, inna nazwa

Bez względu na to, czy nazywasz je sprawdzianami Heli-Coil, EG czy STI, pełnią one tę samą funkcję — zapewniają precyzję wkładek gwintowych. Kluczowe jest zrozumienie, że Heli-Coil to marka wkładek, a STI odnosi się do narzędzi i norm stosowanych do tych wkładek. Zrozumienie tej różnicy pomoże Ci uniknąć zamieszania i wybrać odpowiednie sprawdziany do Twoich potrzeb.

W TruThread Europe jesteśmy zobowiązani do zapewnienia najlepszych rozwiązań dla Twoich wymagań dotyczących sprawdzania gwintów. Jeśli potrzebujesz pomocy przy wyborze odpowiednich sprawdzianów, skontaktuj się z nami — zawsze chętnie pomożemy!
